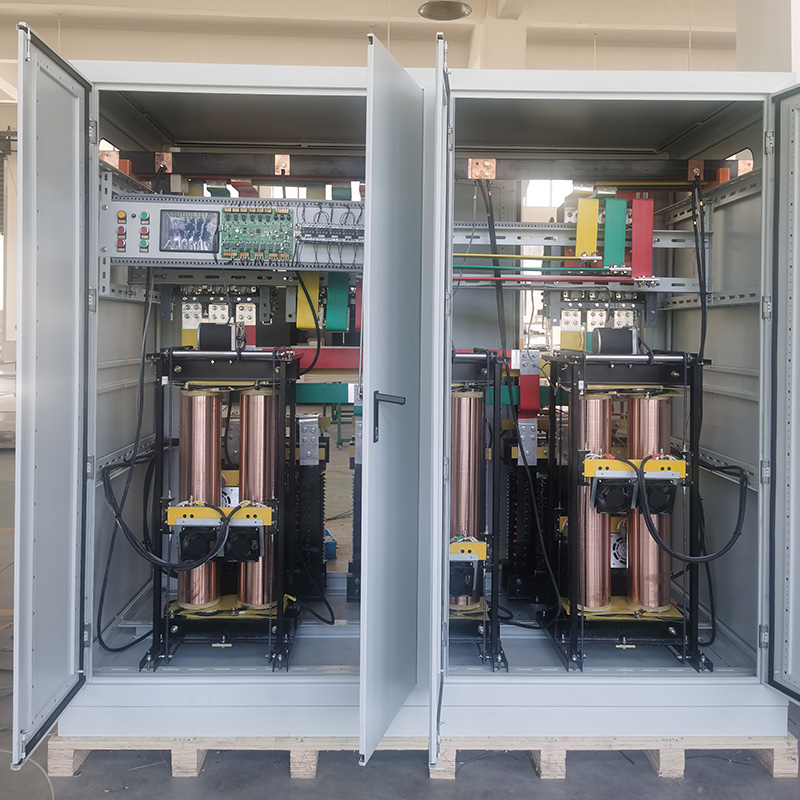

一，SBW-ZN-無觸點穩壓器概述：
SBW-ZN-系列無觸點交流穩壓器是江西展鴻電力技術有限公司采用ARM新一代32位處理器為核心，SCR可控硅為執行元件，補償變壓器作為電壓分壓補償方式的穩壓電源。SBW-ZN-無觸點交流穩壓器主要是解決電網電壓波動大，三相電壓不平衡，負載頻繁啟動的壓降等電壓問題?？蛇x隔離變壓器、LC濾波、ATS雙電源輸入、SPD防雷模塊、多路配電輸出。
二，SBW-ZN-無觸點穩壓器產品特點：
2.1 電壓雙向補償，解決電壓過高過低的問題；
2.2 無觸點、無碳刷、無機械、無馬達，免維護；
2.3 動態響應及穩定速度快；
2.4 功率因數高；
2.5 效率高；
2.6 LCD參數顯示、簡單易懂；
2.7 RS232通訊接口，標準的MODBUS-RTU協議，可選TCP/IP接口，通過手機APP遠程查看和控制。
三，SBW-ZN-無觸點穩壓器產品參數：
輸入參數
| 參數名稱 | 指標 | 備注 |
| 額定電壓 |
三相380V/400V（可定制任何電壓） 單相220V/230V（可定制任何電壓） |
三相四線（L1，L2，L3，N）+地線(PE) 單相兩線（L,N)+地線(PE） |
| 輸入范圍 | ±20%（可定制其它范圍） |
|
| 輸入頻率 | 40-70HZ |
|
| 隔離變壓器 | △/Y | 選項，非標配 |
| 雙電源輸入功能 | ATS雙電源輸入功能，具備油機啟動接口 | 選項，非標配 |
| 效率 | >98% |
|
輸出參數
| 參數名稱 | 指標 | 備注 |
| 輸出中心電壓 |
三相380V/400V（±7%可設定） 單相220V/230V（±7%可設定） |
三相四線（L1，L2，L3,N）+地線(PE) 單相兩線（L,N)+地線(PE） |
| 輸出電壓精度 | ±1-5%（常規產品為2-5%） |
|
| 輸出附加電壓諧波THDv | 無附加波形失真（靜態） |
|
| 三相平衡度 | 三相電壓自動平衡 |
|
| 負載性質 | 任意負載 |
|
| 過載能力 | 120%10分鐘150%1分鐘 |
|
| 旁路功能 | 具備不間斷自動旁路 | 可選雙旁路功能，附加手動旁路 |
控制參數
| 參數名稱 | 指標 | 備注 |
| 主控元件 | 主要測量控制芯片采用ARM32位處理器，電壓補償執行元件采用可控硅 |
|
| 控制采樣速率 | ＞8K/S |
|
| 響應補償速度 | 100ms（可設定） | 包含輸入電壓波動及負載功率0-100%或100%-0的變化 |
| 控制電壓電流采集方式 | 數字計算真有效值 |
|
| 控制方式 | 電壓閉環控制 |
|
| 接口 | RS232，MODBUS-RTU協議 | 可選TCP/IP，GPRS |
顯示參數
| 參數名稱 | 指標 | 備注 |
| 顯示介質 | 192*64（LCD） |
|
| 顯示額定參數 | 輸出相電壓、輸出電流、頻率、功率、負載率百分比 |
|
| 顯示告警內容 | 熔絲斷、輸出過壓、輸出欠壓、輸出過載、相序錯誤、缺相、浪涌保護模塊失效 |
|
| 額定參數顯示精度 | 1.0級 |
|
| 電壓參數分辨率 | 0.1V | 可定制更高分辨率 |
| 電流參數分辨率 | 0.1A | 可定制更高分辨率 |
保護參數
| 參數名稱 | 指標 | 備注 |
| 保護種類 | 輸入相序錯誤、缺相、輸出過壓、輸出欠壓、熔絲斷、防雷浪涌失效、輸出過載、短路 |
|
| 保護方式 | 1、故障時切斷輸出，正常后恢復；2、切斷輸出；3、不間斷旁路；4、不動作。任意一種可設定 |
|
物理參數
| 參數名稱 | 指標 | 備注 |
| 散熱方式 | 自然冷卻或強制風冷 |
|
| 防護等級 | 戶內IP21；戶外IP33或更高等級 |
|
四，SBW-ZN-無觸點穩壓器型號規格：

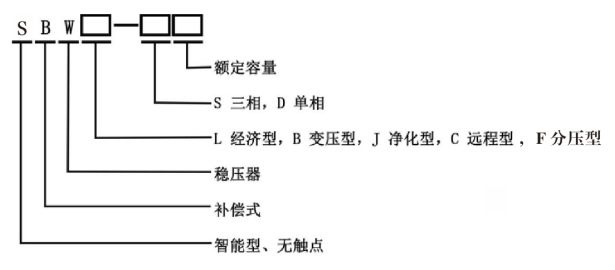

型號名稱
三相型號規格
| 型號規格 | 額定電流（A） | 電壓參數 | 外形尺寸W*D*H | 備注 |
| SBW-ZN-10KVA | 15 |
輸入范圍：±20%
額定電壓： |
350*600*750mm |
|
| SBW-ZN-20KVA | 30 | |||
| SBW-ZN-30KVA | 46 | |||
| SBW-ZN-50KVA | 76 |
390*650*870mm （帶鎖定輪子） |
|
|
| SBW-ZN-80KVA | 121 |
460*700*1200mm |
|
|
| SBW-ZN-100KVA | 152 | |||
| SBW-ZN-150KVA | 228 |
760*660*1600mm |
|
|
| SBW-ZN-180KVA | 273 | |||
| SBW-ZN-225KVA | 342 | |||
| SBW-ZN-250KVA | 380 |
1150*850*2200mm |
|
|
| SBW-ZN-320KVA | 486 | |||
| SBW-ZN-400KVA | 608 | |||
| SBW-ZN-500KVA | 760 | |||
| SBW-ZN-600KVA | 912 | |||
| SBW-ZN-800KVA | 1216 |
1500*1000*2200mm |
|
|
| SBW-ZN-1000KVA | 1520 | |||
| SBW-ZN-1200KVA | 1824 |
1800*1000*2200mm |
|
|
| SBW-ZN-1400KVA | 2127 | |||
| SBW-ZN-1600KVA | 2431 | 2400*1000*2200mm |
|
單相相型號規格
| 型號規格 | 額定電流（A） | 電壓參數 | 外形尺寸W*D*H | 備注 |
| SBW-ZN--D3KVA | 13.5 |
輸入范圍：
輸入電壓： |
220*500*370mm |
|
| SBW-ZN--D5KVA | 22.5 | |||
| SBW-ZN--D10KVA | 45 | 260*600*400mm |
|
|
| SBW-ZN--D20KVA | 90 | 350*600*400mm |
|
|
| SBW-ZN--D30KVA | 137 |
390*650*670mm |
|
|
| SBW-ZN--D50KVA | 228 |
說明：產品不斷升級中，更新可能滯后，該技術資料僅供參考。
五，SBW-ZN-無觸點穩壓器使用場合：
加工中心：激光切割機、各種機床；醫療設備：CT、核磁共振、加速器；廣電通訊：廣播電視發射臺、通訊基站；莊園釀酒設備；偏遠農村供電；進口設備、高精密設備的保護等
